Какое CAD-программа проще всего использовать? Как дипломированный архитектор с несколькими годами опыта работы, я должен сказать AutoCAD. Несомненно, AutoCAD — это основная САПР-программа, так же как и Photoshop для редактирования фотографий. AutoCAD используется во многих отраслях промышленности, включая архитекторов, менеджеров проектов и инженеров, среди прочих профессий. Формат файлов DWG был широко распространен и в настоящее время совместим со многими другими альтернативами.

Альтернатива 2020 Статья ➤ 5 Бесплатный Adobe Photoshop CC Online Photo Editor Alternatives For Windows & macOS

Autodesk — джаггернаут в чертежной индустрии, и они это знают. Несмотря на то, что они склонны производить элегантные, полнофункциональные продукты, они стоят дорого. Ниже перечислены наши любимые бесплатные альтернативы AutoDesk AutoCAD CAD Drafting, которые, по нашему мнению, стоят того, чтобы их использовать. Эти бесплатные альтернативы 2D САПР идеально подходят архитекторам или инженерам, которые ограничены в бюджете и не хотят использовать пиратскую версию AutoCAD.

nanoCAD Free

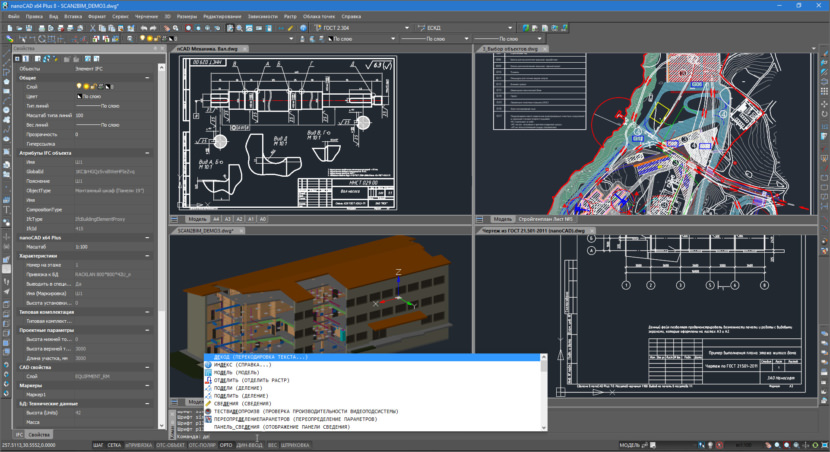

nanoCAD — это простое в использовании САПР-приложение, которое обеспечивает высокую производительность, полные возможности, классический интерфейс и встроенную поддержку формата .dwg. nanoCAD был создан для предоставления проектной и проектной документации для всех отраслей промышленности. nanoCAD включает полный набор базовых и продвинутых инструментов для создания стандартных DWG-совместимых САПР-файлов. nanoCAD предоставляет инновационные, совместные и настраиваемые функции для повышения эффективности работы. nanoCAD включает несколько API, позволяющих выполнять любые задачи — от автоматизации рутинных задач до разработки сложных САПР-приложений. Все это бесплатно.

  • Классический САПР-интерфейс — любой инженер может легко освоить nanoCAD, поскольку все находится на своих местах: меню, значки кнопок, панели, командная строка, а сами команды легко узнаваемы. Это облегчает переход на nanoCAD, поскольку предприятию не требуется время на переобучение инженеров.
  • Нативная поддержка *.dwg — Самый популярный в мире формат технической документации — *.dwg — это нативный формат файлов nanoCAD. Проект, созданный с помощью nanoCAD и сохраненный в виде файла *.dwg, можно легко открыть и отредактировать в любом CAD-приложении с поддержкой *.dwg, что, в свою очередь, делает nanoCAD идеальным инструментом для совместной работы и обмена проектами.
  • Окончательный инструмент проектирования — nanoCAD включает в себя все необходимые инструменты для базового проектирования и позволяет создавать и редактировать 2D и 3D векторные примитивы, тексты, таблицы, блоки, графическое отображение технической документации и настройки печати с использованием как модели, так и листа.

↓ 02 – QCAD | Windows | macOS | Linux

QCAD

QCAD — это бесплатное приложение с открытым исходным кодом для компьютерной графики (САПР) в двух измерениях (2D). С помощью QCAD можно создавать технические чертежи, такие как планы зданий, интерьеров, механические детали или схемы и диаграммы. QCAD работает на Windows, MacOS и Linux. Исходный текст QCAD выпускается под GPL версии 3 (GPLv3) — популярной лицензией открытого исходного текста.

↓ 03 – SolveSpace | Windows | macOS | Linux

SolveSpace

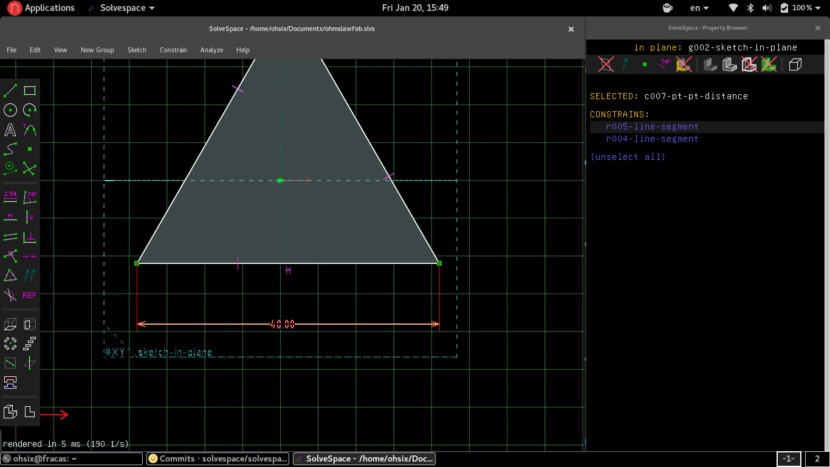

SolveSpace — это программа САПР (автоматизированное проектирование) с открытым исходным кодом 2D и 3D. Это основанное на ограничениях параметрическое моделирование с простыми возможностями механического моделирования. Она разработана Джонатаном Уэстхесом. SOLVESPACE — это бесплатный (GPLv3) параметрический 3d CAD инструмент. Приложения включают в себя:

  • Моделирование 3d деталей — Рисование с помощью экструдированных, вращающихся и булевых (соединение / разница) операций
  • Моделирование 2d деталей — чертеж детали в виде одного раздела и экспорт DXF, PDF, SVG; используйте 3d сборку для проверки посадки
  • 3d-отпечатанные детали — экспортируйте STL или другую треугольную сетку, ожидаемую большинством 3d принтеров.
  • Подготовка данных CAM — Экспорт 2d векторного искусства для гидроабразивного станка или лазерного резака; или генерация STEP или STL, для импорта в программное обеспечение CAM сторонних производителей для обработки.
  • Конструкция механизма — Используйте решатель ограничений для моделирования плоскостных или пространственных связей с штифтовыми, шариковыми или скользящими соединениями.
  • Плоскостная и твердая геометрия — Замените ручную тригонометрию и электронные таблицы на чертеж с живыми размерами.

↓ 04 – LibreCAD | Windows | macOS | Linux

LibreCAD

LibreCAD — это бесплатное CAD-приложение с открытым исходным кодом для Windows, Apple и Linux. Поддержка и документация бесплатны от нашего большого, специализированного сообщества пользователей, разработчиков и соавторов. LibreCAD может читать DWG файлы (и другие), начиная с последней ночной сборки. Она пишет DXF файлы, но также может экспортировать SVG, JPG, PNG, PDF и другие файлы. Она имеет слои, блоки, сплайны, полилинии, инструменты эллипса, расширенные инструменты касательной линии и круга, инструменты преобразования, расширенная система привязки и многое другое.

↓ 05 – FreeCAD | Windows | macOS | Linux

FreeCAD

FreeCAD — это параметрический 3D-модельер с открытым исходным кодом, предназначенный в первую очередь для проектирования реальных объектов любого размера. Параметрическое моделирование позволяет легко изменять конструкцию, возвращаясь к истории модели и изменяя ее параметры. FreeCAD предназначен непосредственно для машиностроения и проектирования изделий, но также подходит для более широкого круга задач, связанных с проектированием, таких как архитектура или другие инженерные специальности.

FreeCAD обладает инструментами, похожими на Catia, SolidWorks или Solid Edge, и поэтому также относится к категории MCAD, PLM, CAx и CAE. Это функциональный параметрический смоделировщик с модульной программной архитектурой, который позволяет легко обеспечить дополнительную функциональность без изменения основной системы.

↓ 06 – FreeDraft | Windows

FreeDraft

Бесплатная CAD-программа для ваших DWG и DXF-файлов: Новый 2D CAD-продукт, который предоставляет профессиональным пользователям САПР лучший способ чтения, записи и обмена DWG-файлами. Портативное 2D CAD-приложение для Windows с поддержкой DWG/DXF. Языки: Английский, чешский, французский, немецкий, русский, испанский.

↓ 07 — безымянный [ Not Free Anymore ] | Windows | macOS | Linux

DraftSight Free

DraftSight — это профессиональное 2D решение для проектирования и черчения, позволяющее создавать, редактировать, просматривать и разметки любого вида 2D-чертежей. Привычный пользовательский интерфейс и минимальная кривая обучения облегчают переход от текущего CAD-приложения.

Основанный на продвинутой архитектуре, DraftSight имеет небольшую занимаемую площадь, должен занимать меньше нескольких минут для загрузки и работать на нескольких операционных системах, включая Windows XP®, Windows Vista® и Windows® 7.
